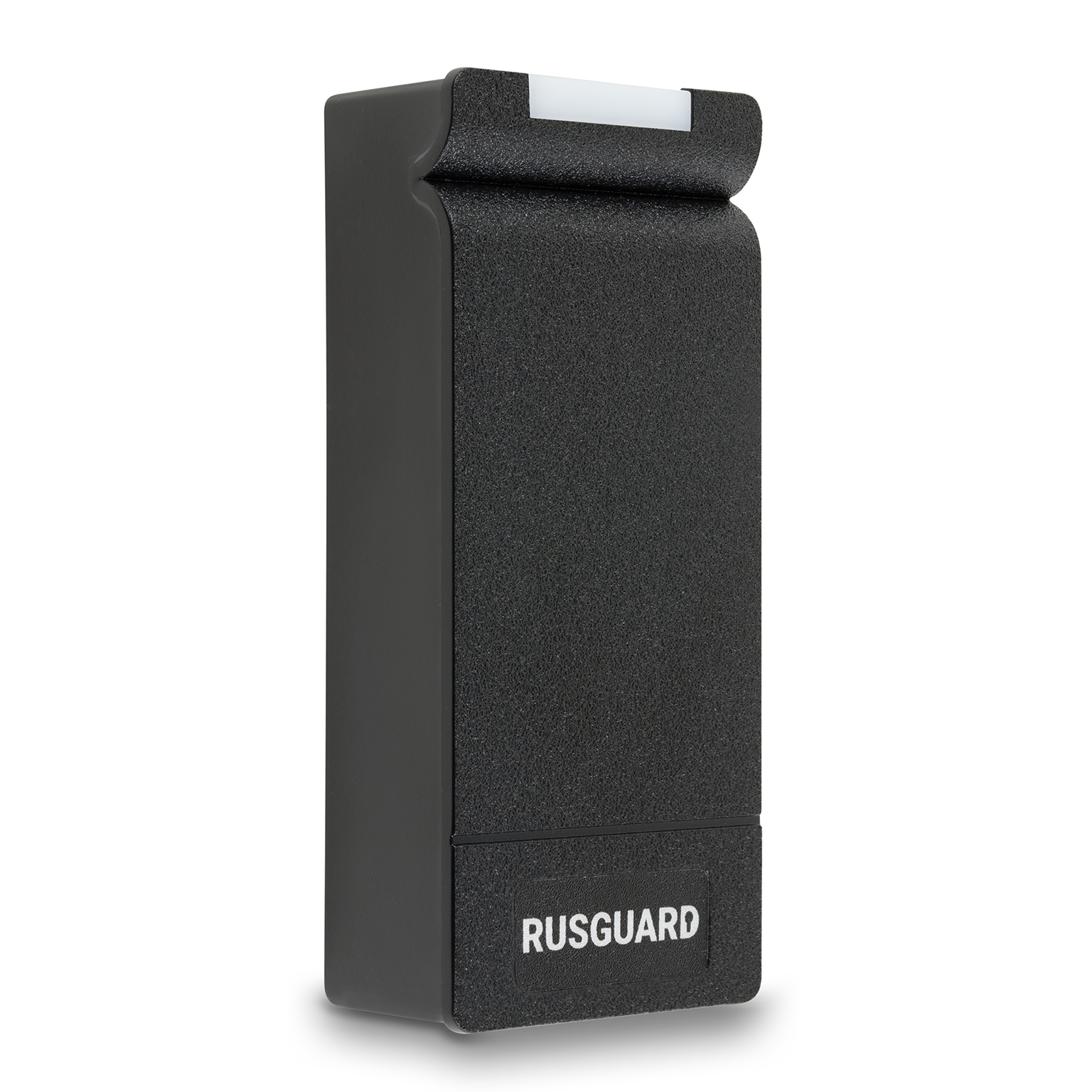

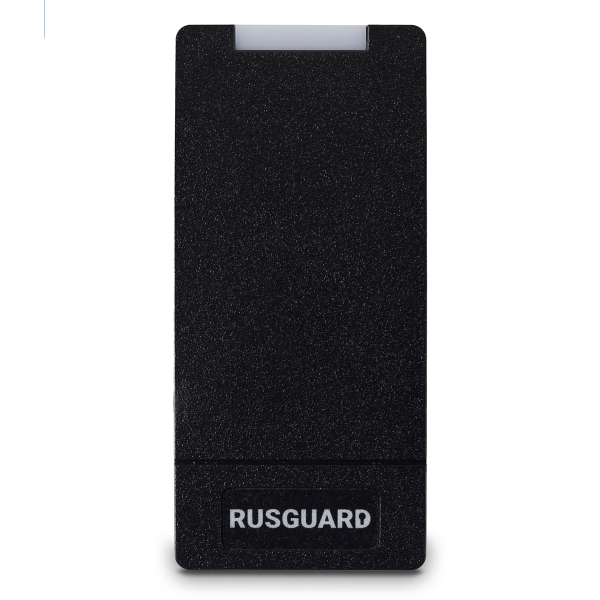

Считыватель карт R10-MF

R10-MF – базовый считыватель RFID-карт от RusGuard. Устройство работает с картами Mifare (в том числе и с уровнями шифрования SL1 и SL3), а также со смартфонами и другими умными устройствами.

Какие идентификаторы поддерживаются?

• Карты с частотой 13,56 MHz: Mifare (ID, Ultralight, Classic, Plus, DesFire), банковские карты;
• Смартфоны и другие умные устройства с поддержкой NFC.

Для карт формата ID, Classic и Plus доступна работа с защищенной областью памяти (уровни шифрования SL1 и SL3).

При использовании смартфона возможны два варианта идентификации:

1. Установка бесплатного мобильного приложения RusGuard Key (Android);
2. Работа с платежными системами (Google Pay, Apple Pay, Mir Pay).

Режимы работы

Режим «Считыватель»

Режим работы по умолчанию. Устройство передает в контроллер (RusGuard или другого производителя СКУД) информацию об идентификаторах. Решение о доступе принимает контроллер.

При работе в составе СКУД RusGuard подключение к контроллеру осуществляется через защищенный интерфейс RBus. В этом случае настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) происходит полностью в программном обеспечении RusGuard Soft.

Если считыватель работает в составе сторонней СКУД, то подключение к контроллеру осуществляется через интерфейс Wiegand (26-58). Настройка считывателя (в том числе и доступ к защищенной области памяти карт Mifare) осуществляется при помощи утилиты RusGuard Reader Config. Утилита позволяет определить, с какими картами будет работать считыватель, в каком режиме, можно изменить модель цветовой индикации, произвести эмиссию карт Mifare и многое другое.

Режим «Автономный контроллер»

Считыватель может использоваться в качестве автономного контроллера. В этом случае к нему подключается электромагнитный или электромеханический замок (до 1А). Опционально к устройству также можно подключить датчик состояния двери (геркон), а также кнопку выхода или другой считыватель. В памяти устройства может храниться до 1500 ключей.

Внесение изменений в конфигурацию считывателя может происходить тремя способами:

• Мастер-карта;
• Кнопка программирования, размещенная на тыльной стороне устройства;
• Подключение к ПК с использованием специализированной утилиты RusGuard Reader Config.

Занесение ключей в память считывателя происходит при помощи мастер-карты.

Режим RS-485

Считыватель может выполнять различные задачи вне СКУД. Например, с его помощью можно разрешать запуск станков и агрегатов, открывать персональные шкафчики или витрины. В таких ситуациях нет необходимости в большой профессиональной СКУД с контроллерами и серверами. При этом есть потребность в считывании данных с бесконтактных карт, причем зачастую, на большом удалении от ПК.

Эту задачу можно решить путем подключения считывателя RusGuard к шине RS-485 с последующей конвертацией сигнала в USB или LAN­-интерфейс. Принимающее устройство (ПК, мини-ПК, контроллер на базе Linux) будет получать данные с карты и нужным образом их интерпретировать.

Этот функционал можно расширить, организовав передачу данных через API. В этом случае будет доступно управление работой считывателей и их настройка из внешнего программного обеспечения. Таким образом можно создать мини-СКУД с базовым набором возможностей.

Дополнительные возможности

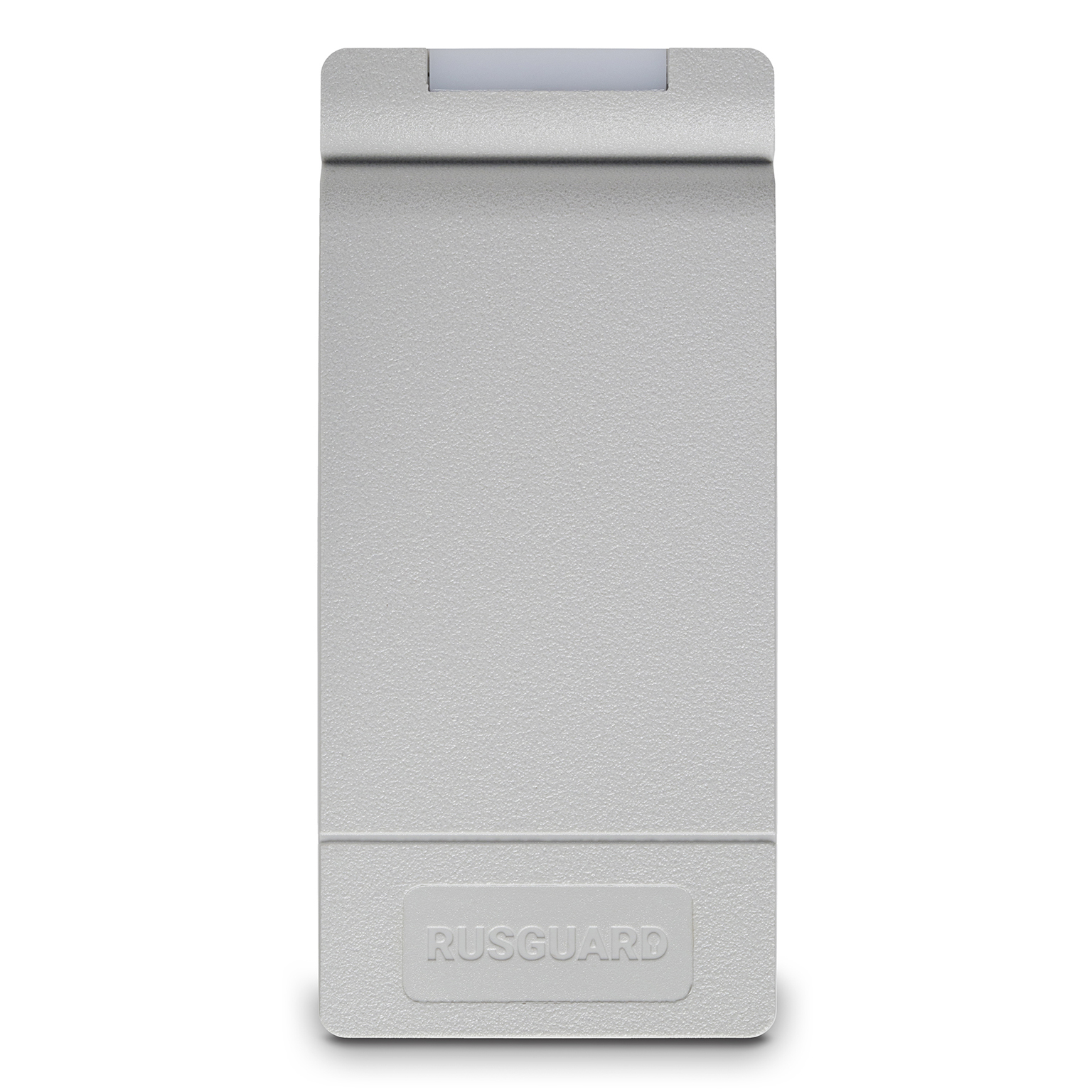

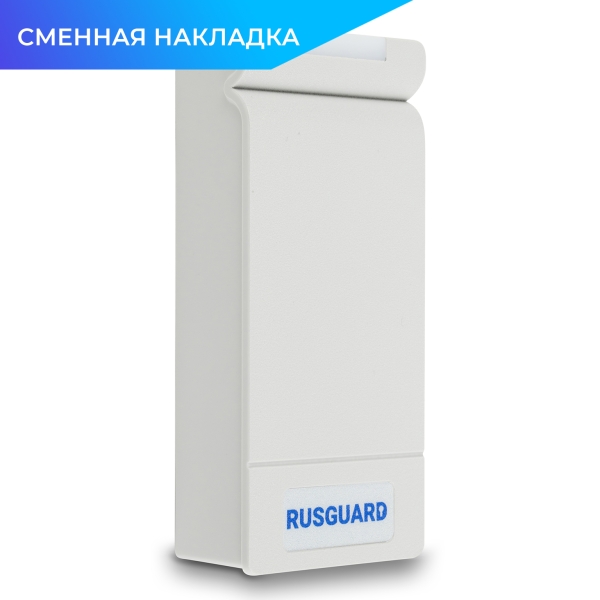

• Дополнительная сменная накладка серого цвета в комплекте;
• Настраиваемая полярность управления красным и зеленым светодиодами и звуковой сигнализацией

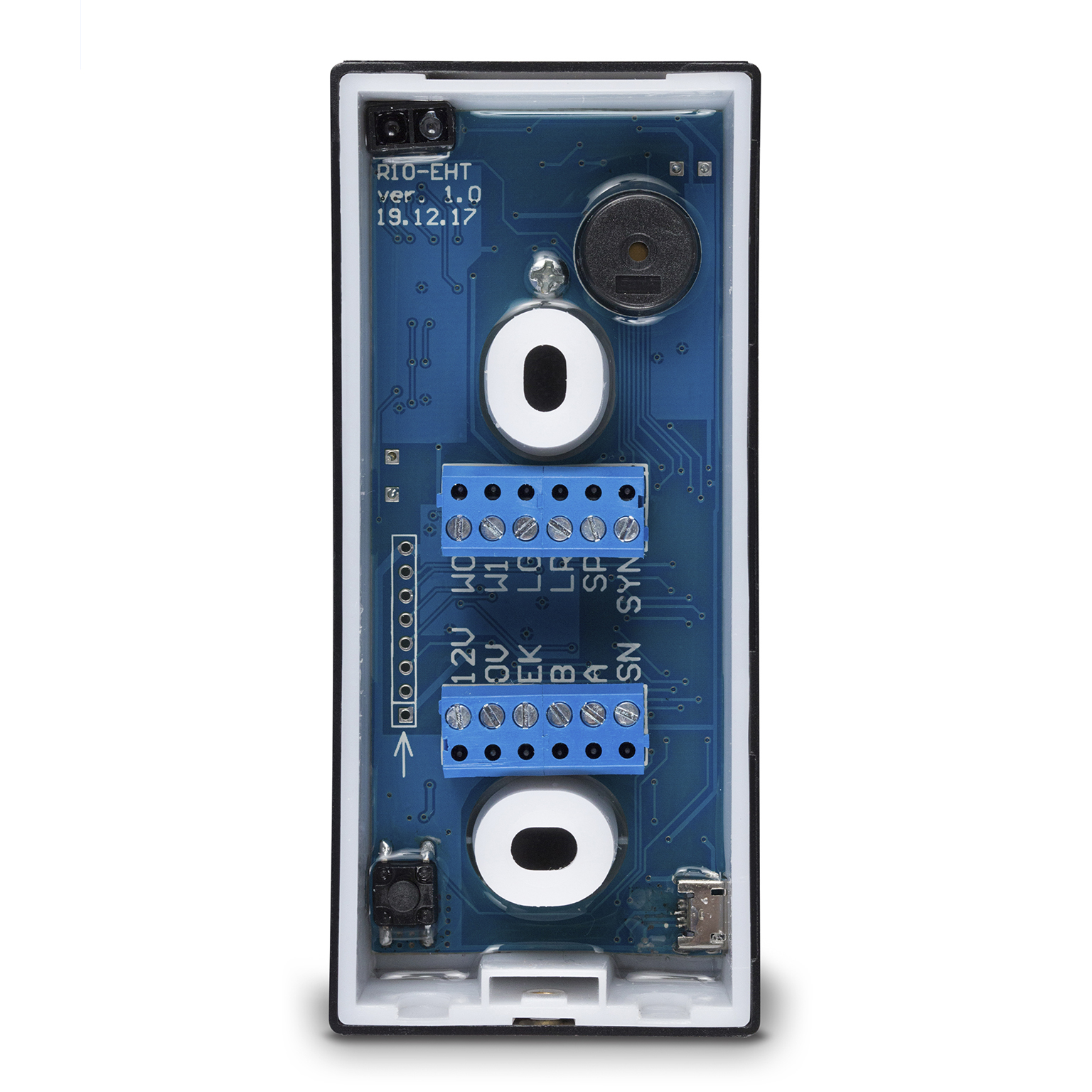

• Съемные клеммные колодки для удобного монтажа;
• Датчик отрыва от стены;
• Электронные компоненты надежно защищены эластичным влаго- и морозоустойчивым компаундом;
• Гибкая настройка параметров и режимов работы через утилиту RusGuard Reader Config для работы считывателя со сторонними контроллерами СКУД;
• Обновление прошивки через порт micro-USB или через контроллеры RusGuard, подключённые по LAN.
