Считыватель RS-485

Подключение считывателя через интерфейс RS-485 позволяет решить ряд задач, недоступных для других способов передачи данных (Wiegand или USB). Рассмотрим основные преимущества и возможности такого типа подключения.

На данный момент наиболее популярным интерфейсом подключения считывателей СКУД является Wiegand. На рынке представлено множество решений, поддерживающих этот стандарт, однако, несмотря на свою популярность, этот интерфейс имеет несколько существенных недостатков:

  • Только односторонняя передача сигнала (от считывателя к контроллеру);
  • Небольшая дальность линии (до 100 метров);
  • Подверженность помехам.

Эти недостатки отсутствуют при подключении считывателя по более функциональному интерфейсу RS-485, что открывает дополнительные возможности при построении СКУД на объекте.

Что такое RS-485?

RS-485 – популярный промышленный стандарт передачи данных. Ключевое отличие интерфейса – дифференциальная (балансная) передача данных. То есть один сигнал проходит одновременно по двум проводам: по одному проводу идет оригинальный сигнал, а по другому – его инверсная копия. Благодаря этому интерфейс RS-485 эффективно справляется с помехами, например, от электромагнитного излучения.

Важное преимущество RS-485 – возможность работы на больших расстояниях – до 1200 метров.

Максимальная длина передачи данных для интерфейса Wiegand составляет 100 метров. Для Ethernet – 100 метров, для USB – 5 метров.

На одну линию RS-485 можно подключить до 32 устройств, каждое из которых будет адресным, то есть, принимающий компьютер будет понимать, от какого именно устройства поступили данные. По этой причине считыватели RS-485 можно отнести к классу сетевых считывателей.

Подключение линии RS-485 происходит посредством витой пары (желательно экранированной).

Зачем нужен считыватель RS-485?

Считыватель RFID-карт может использоваться не только для контроля доступа на объект, но и для ограничения доступа к определенным агрегатам, устройствам или сервисам.

Например, на промышленном предприятии есть задача по контролю за использованием агрегатов. Включать и работать на них могут только определенные сотрудники в назначенное время. Эту задачу можно решить при помощи считывателей RusGuard с подключением по RS-485. Работник прикладывает персональную карту к считывателю. Считыватель передает данные о карте в корпоративную систему, где хранится информация о рабочих графиках и об уровнях доступа. Если доступ сотруднику разрешен, то система дает команду считывателю. Считыватель замыкает реле и тем самым разблокирует внешнее управление запуском агрегата. Агрегат можно использовать, а данные о сотруднике и времени запуска будут сохранены в корпоративной системе.

Подобным образом может быть предоставлен доступ к персональным ячейкам сотрудников, к спецтранспорту и т. д.

Какой сетевой считыватель выбрать?

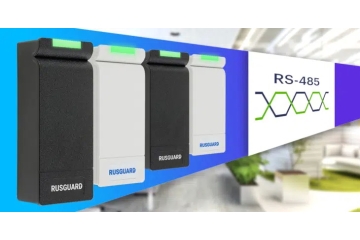

Все настенные считыватели RusGuard имеют интерфейс RS-485. Выбор нужного считывателя зависит от решаемой задачи. Если в качестве идентификаторов могут использоваться карты различных форматов, а также смартфоны, то лучшим выбором станет мультиформатный считыватель карт R15-Multi. Он поддерживает не только актуальные способы идентификации (Em-Marine, HID Prox II, Mifare, мобильные устройства), но и работает с такими редкими типами карт, как Indala и Cotag.

Наиболее бюджетным вариантом станет считыватель R10-EHT, который работает с картами на частоте 125 KHz (Em-Marine, HID Prox II, Temic).

Если помимо RFID-карт вы также хотите использовать PIN-коды, то рекомендуем обратить внимание на антивандальные модели RDR-204-EH (Key) и RDR-204-MF (Key).

Кроме того, считыватели карт RusGuard могут работать со сторонними СКУД (подключение по Wiegand), а также могут выполнять функцию автономного контроллера с памятью на 1500 ключей.

Как подключить считыватель RS-485?

Общий принцип построения линии устройств с интерфейсом RS-485 выглядит следующим образом. Считыватели подключаются последовательно к шине RS-485, в конце линии располагается конвертер, который преобразует сигнал в интерфейс USB или Ethernet. Преобразованный сигнал поступает в принимающее устройство. Этим устройством может быть как обычный персональный компьютер или сервер, так и различные специализированные решения:

  • Одноплатный компьютер (например, Raspberry или подобные);
  • Промышленные контроллеры на базе Linux;
  • Мобильные устройства на базе Android с USB-интерфейсом.

Главные требования к принимающим устройствам – это наличие встроенного ПО для обработки входящих данных от считывателей и интерфейсы USB или Ethernet.
